--Reproduktory STILO--

Příspěvek od liborko »

Kdyby to někoho zajímalo,tak jsem něco málo sepsal :) Vzhledem k tomu,že mi začaly na Stilu reproduktory při vyšší hlasitosti a basech vydávat různé pazvuky usoudil jsem,že originální repráky to budou mít už po 18letech provozu nejspíš za sebou. Začal jsem u zadních.K reprákům se nejde dostat pouhým odstraněním krycích mřížek ( což je škoda, bylo by to nejjednodušší a nejrychlejší) proto to soudruzi z Itálie vymysleli složitěji tak,aby bylo kvůli tomu nutno sundat dolů celé dveřní tapecy. Po jejich sundání je k reprákům už krásný přístup (čtyři šroubky).Samozřejmě nejde o nijak extra kvalitní repro,jsou to obyčejné papíráky s bohužel pěnovým horním závěsem,který je po těch x letech na kaši, resp.stačí se ho jen dotknout prstem a doslova se drolí a rozpadá. Otázka co teď s tím?

Uvažoval jsem o koupi nové sady 4 ks kvalitních repráků i s redukčními rámečky přímo na míru pro Stilo,ale cena je cca +-3500Kč.
Kupovat starší použité originální repráky (např.na www.fiatdily.cz za 150Kč/kus) je asi risk.
Rozhodl jsem se tedy pro nejlevnější variantu a to opravu stávajících repráků.Na netu se dají koupit nové pěnové závěsy různých rozměrů.Pro tyhlety reproduktory jsou asi nejvhodnější závěsy o rozměru 150/135/118/108mm za 69Kč/ks viz.odkaz https://www.ireprobedny.cz/?20,cz_zaves-reproduktor-17
Po dokonalém odstranění starého závěsu a očištění plochy od zbytků(žiletkou) se nanese po celém obvodu na rámeček tak i na membránu spešl lepidlo.Poté se usadí nový závěs co nejpřesněji na místo starého závěsu. Je důležité,aby se membrána dobře vystředila a nezadírala spodní cívkou při kmitavém pohybu. Další viz.foto

Prvotní stav reproduktoru po sundání tapecu
Obrázek

Obrázek

OEM číslo zadní pravá i levá strana
Obrázek

Nové závěsy
Obrázek

Očištěné a připraveno na nalepení
Obrázek

Nalepený nový závěs
Obrázek

A zpět na svém místě
Obrázek

Až budu dělat předky tak sem kdyžtak hodím foto. Přední repro je údajně stejné jako zadní. jen 3dv.modely mají jiné zadní,resp.jinak tvarovaný ten redukční rámeček.
CROMA 1.9JTD/110kW r.06 -EMOTION-
Lancia Musa 1.4 16V r.11-PLATINO-
PUNTO 75 ELX r.96

IDEA 1.4 16V/70kW r.07
Stilo 1.6 16V/76kW r.02 Dynamic
Seicento 1.1 SPI HOBBY r.99...
TIPO 1.4 r.94...
UNO 1.5 MPI r.87
Reklama


Uživatelský avatar
HeFab
Fiaťák
Příspěvky: 171
Registrován: 22 kvě 2019, 14:38

Re: --Reproduktory STILO--

Příspěvek od HeFab »

Dobré :wink:
Aj ja som uvažoval o svojich predných repro, čo viem s nimi urobiť, pretože tiež už sa na nich závesy začali rozpadávať :( No že existuje možnosť nalepiť nové závesy, to ma nenapadlo :shock:
Zadné repro sú ešte OK. Možno preto, že je to trojdverák a zadné bočné okná sú napevno, takže voda sa k zadným repro nijak nedostane :wink:
Ako to po výmene závesov hraje? Pretože poddajnosť závesu membrány zásadne ovplyvňuje celkovú charakteristiku reproduktora. Taktiež veľmi dôležité je presné vystredenie membrány, aby kmitačka nezadrhávala ani pri vyššej hlasitosti.
Fiat Stilo 1.6 16V 76kW r.v.2003
Fiat Croma 1.9 TDid 66kW r.v. 1988 ex
Fiat Ritmo 1.5 75 i.e. 55kW r.v. 1986 ex
Fiat 850 Special 35kW r.v. 1972 ex
Uživatelský avatar
liborko
Všeználek
Příspěvky: 2726
Registrován: 26 zář 2007, 16:06
Bydliště: Havířov

Re: --Reproduktory STILO--

Příspěvek od liborko »

Zatim hrajou pěkně,na max.jsem je ještě nezkoušel :) uvidím jak ještě udělám ty předky. Ale myslím,že za nějakých 300Kč se to oplatí.Ty repráky nehrajou jako takové špatně ve spojení s origo radiem,takže pro mě zbytečnoost kupovat nové a výkonnější repro. A ještě je ta nevýhoda,že je potřeba při eventuelni výměně repráků koupit i ty redukční rámečky,což je další položka navíc.
CROMA 1.9JTD/110kW r.06 -EMOTION-
Lancia Musa 1.4 16V r.11-PLATINO-
PUNTO 75 ELX r.96

IDEA 1.4 16V/70kW r.07
Stilo 1.6 16V/76kW r.02 Dynamic
Seicento 1.1 SPI HOBBY r.99...
TIPO 1.4 r.94...
UNO 1.5 MPI r.87
Uživatelský avatar
liborko
Všeználek
Příspěvky: 2726
Registrován: 26 zář 2007, 16:06
Bydliště: Havířov

Re: --Reproduktory STILO--

Příspěvek od liborko »

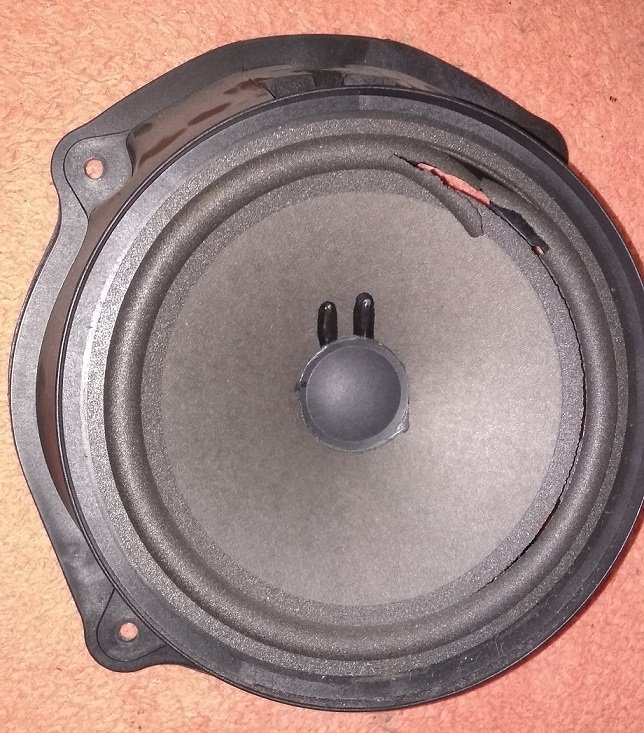

Tak tady foto předního repráku,závěs sice v lepším stavu než zadní,nicméně je utrhlý . A má jiné OEM číslo než zadní,ale rámečky jsou stejné.
Obrázek
Obrázek
CROMA 1.9JTD/110kW r.06 -EMOTION-
Lancia Musa 1.4 16V r.11-PLATINO-
PUNTO 75 ELX r.96

IDEA 1.4 16V/70kW r.07
Stilo 1.6 16V/76kW r.02 Dynamic
Seicento 1.1 SPI HOBBY r.99...
TIPO 1.4 r.94...
UNO 1.5 MPI r.87
Uživatelský avatar
tatko Tom
Zkušenej Fiaťák
Příspěvky: 461
Registrován: 08 úno 2018, 12:05
Bydliště: Prievidza

Re: --Reproduktory STILO--

Příspěvek od tatko Tom »

2004 Alfa Romeo 156 Sportwagon 1.9 JTD (84.5 kW / 115 PS
Multipla JTD r.v. 2005 (zabavila mi ju manželka a učí ju na benzín :D :D :D )
Punto 1.9JTD - - r.v. 1999 - EX)
(Punto 1.1 - r.v. 1995 - EX)
(všade kam smú - Metabondy)
Uživatelský avatar
liborko
Všeználek
Příspěvky: 2726
Registrován: 26 zář 2007, 16:06
Bydliště: Havířov

Re: --Reproduktory STILO--

Příspěvek od liborko »

Tak dnes jsem repráky dodělal,nasadil zpět tapecirunky dveří (což je docela porod) ale stálo to za to. Hraje to perfektně,nikde žádné chrčení od repráků,takže spokojenost. Oprava za nějakých 300kč + trochu nervů při nasazování dveřních tapeců :)
CROMA 1.9JTD/110kW r.06 -EMOTION-
Lancia Musa 1.4 16V r.11-PLATINO-
PUNTO 75 ELX r.96

IDEA 1.4 16V/70kW r.07
Stilo 1.6 16V/76kW r.02 Dynamic
Seicento 1.1 SPI HOBBY r.99...
TIPO 1.4 r.94...
UNO 1.5 MPI r.87
Uživatelský avatar
HeFab
Fiaťák
Příspěvky: 171
Registrován: 22 kvě 2019, 14:38

Re: --Reproduktory STILO--

Příspěvek od HeFab »

Nazdar.
Aké lepidlo si použil na lepenie tých závesov?
Závesy už máme doma, už len to lepidlo.
Díky.
Fiat Stilo 1.6 16V 76kW r.v.2003
Fiat Croma 1.9 TDid 66kW r.v. 1988 ex
Fiat Ritmo 1.5 75 i.e. 55kW r.v. 1986 ex
Fiat 850 Special 35kW r.v. 1972 ex
Uživatelský avatar
Designer
Zkušenej Fiaťák
Příspěvky: 302
Registrován: 13 led 2020, 08:38

Re: --Reproduktory STILO--

Příspěvek od Designer »

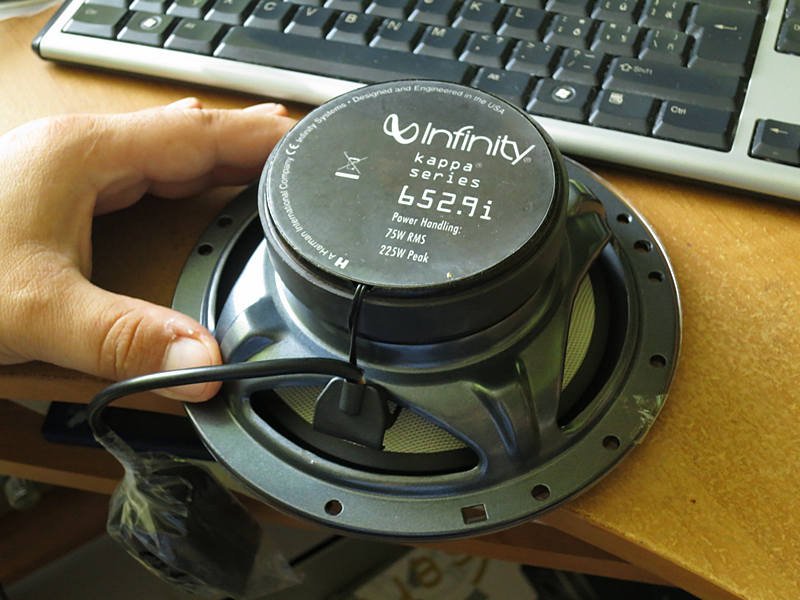

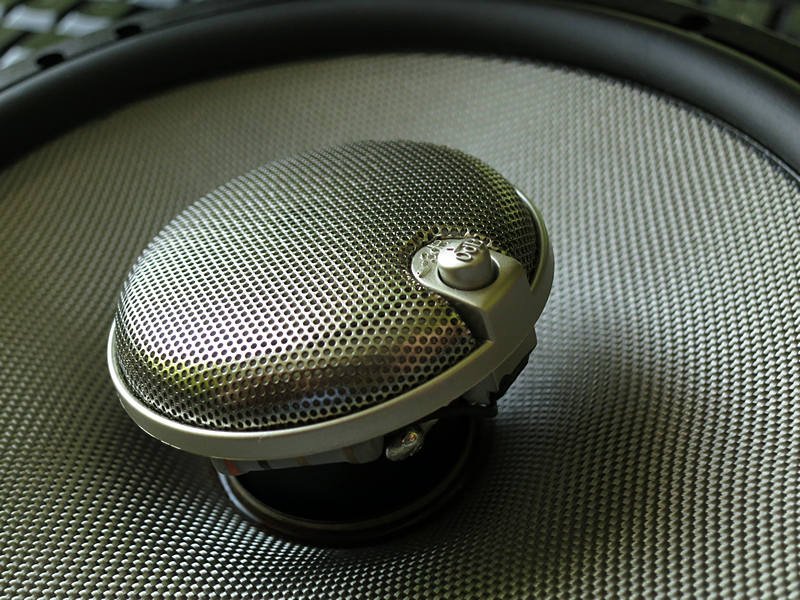

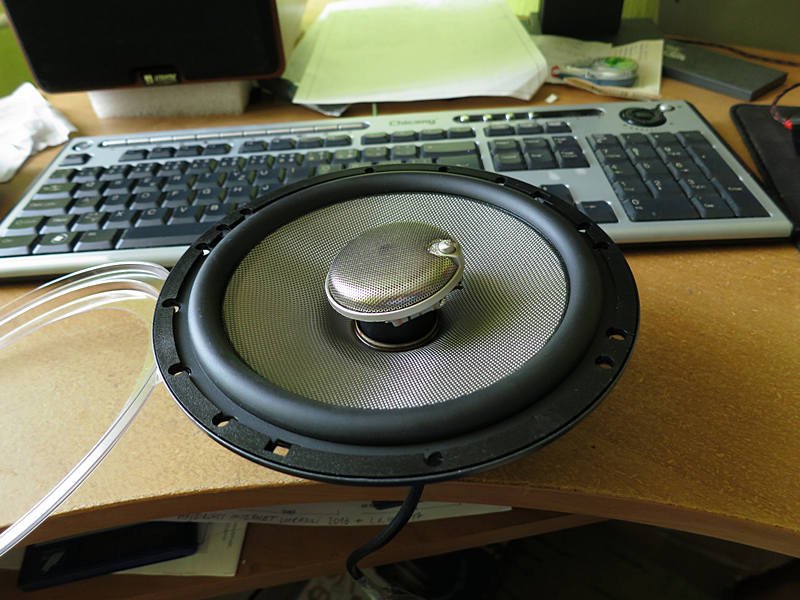

Chlapi - neoplatí sa dať tam poriadne repro s poriadnymi motormi? (magnetmi) - lebo keď vidím tie pidimagnety na pôvodných repro, tak neviem neviem ... Toto som dal do Marey ...
Přílohy
Uživatelský avatar
liborko
Všeználek
Příspěvky: 2726
Registrován: 26 zář 2007, 16:06
Bydliště: Havířov

Re: --Reproduktory STILO--

Příspěvek od liborko »

Lepidlo jsem k zavěsům dostal v takové pidi tubě bez etikety bez názvu takže nevím co to bylo.
Jinak kupodivu ty origo repráky hrály perfektně,kdejake značkové repráky by se jim nevyrovnaly
CROMA 1.9JTD/110kW r.06 -EMOTION-
Lancia Musa 1.4 16V r.11-PLATINO-
PUNTO 75 ELX r.96

IDEA 1.4 16V/70kW r.07
Stilo 1.6 16V/76kW r.02 Dynamic
Seicento 1.1 SPI HOBBY r.99...
TIPO 1.4 r.94...
UNO 1.5 MPI r.87
Uživatelský avatar
HeFab
Fiaťák
Příspěvky: 171
Registrován: 22 kvě 2019, 14:38

Re: --Reproduktory STILO--

Příspěvek od HeFab »

Presne tak, originál repro v Stile hrajú veľmi dobre. Nemá zmysel tam pchať nejaké náhrady + bola by tam nutne potreba riešiť uchytenie, medzikusy,...
Fiat Stilo 1.6 16V 76kW r.v.2003
Fiat Croma 1.9 TDid 66kW r.v. 1988 ex
Fiat Ritmo 1.5 75 i.e. 55kW r.v. 1986 ex
Fiat 850 Special 35kW r.v. 1972 ex
Uživatelský avatar
HeFab
Fiaťák
Příspěvky: 171
Registrován: 22 kvě 2019, 14:38

Re: --Reproduktory STILO--

Příspěvek od HeFab »

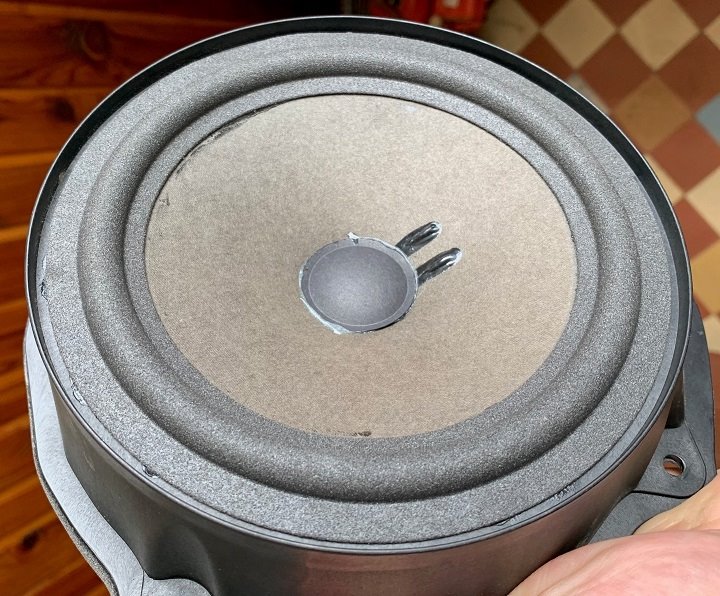

Tak jeden reprák už je opravený a osadený :)
Trochu sa mu vylepšilo bývanie, nech mu nie je zima :D
Hraje to perfektne :wink:

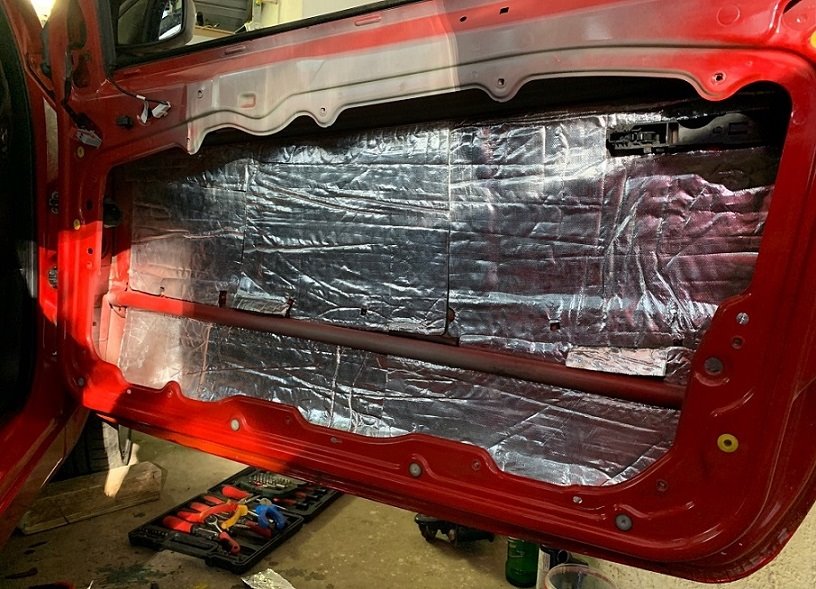

Myslím, že nemá zmysel tam dávať nejaké neoriginálne repro. Zatlmenie priestoru, do ktorého repro pracuje má na výsledný zvuk veľmi dobrý efekt a odhlučnenie a zlepšenie tepelnej pohody je k tomu grátis :mrgreen:

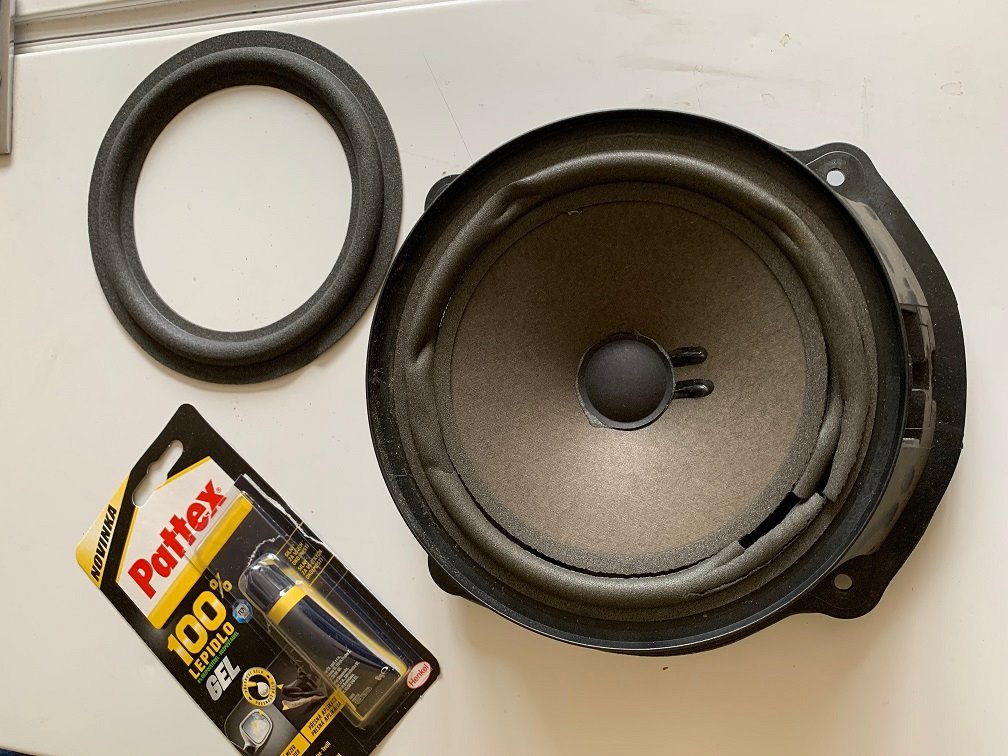

Oprava 1.jpg
Oprava 1.jpg (143.07 KiB) Zobrazeno 6612 x
Oprava 22.jpg
Oprava 22.jpg (123.76 KiB) Zobrazeno 6612 x
Pravé dvere 24.jpg
Pravé dvere 24.jpg (130.26 KiB) Zobrazeno 6612 x
Fiat Stilo 1.6 16V 76kW r.v.2003
Fiat Croma 1.9 TDid 66kW r.v. 1988 ex
Fiat Ritmo 1.5 75 i.e. 55kW r.v. 1986 ex
Fiat 850 Special 35kW r.v. 1972 ex
Uživatelský avatar
Designer
Zkušenej Fiaťák
Příspěvky: 302
Registrován: 13 led 2020, 08:38

Re: --Reproduktory STILO--

Příspěvek od Designer »

super :idea:
Dobre je oblepiť zvnútra vonkajší plech dverí - niečím poriadnym - asi 3 mm hrubým.
Ono to je proti rezonanciám (toho plechu)
Uživatelský avatar
HeFab
Fiaťák
Příspěvky: 171
Registrován: 22 kvě 2019, 14:38

Re: --Reproduktory STILO--

Příspěvek od HeFab »

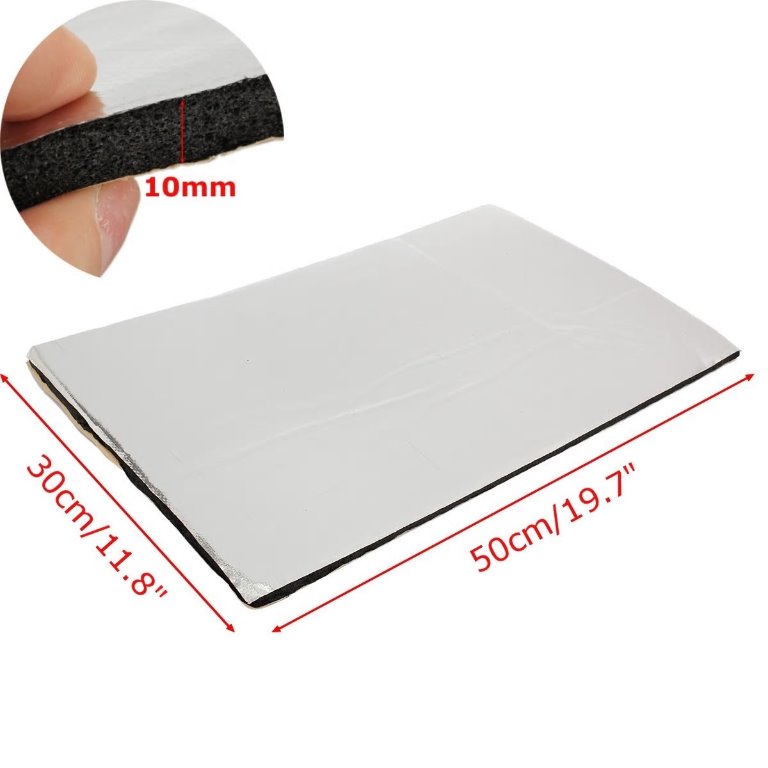

Použili sa pláty 50 x 30 a 1 cm hrubé z aliexpressu.
Je to originál na takýto účel, má to aj antirezonančné účinky.
Sound isolation.jpg
Sound isolation.jpg (42.89 KiB) Zobrazeno 6595 x
Fiat Stilo 1.6 16V 76kW r.v.2003
Fiat Croma 1.9 TDid 66kW r.v. 1988 ex
Fiat Ritmo 1.5 75 i.e. 55kW r.v. 1986 ex
Fiat 850 Special 35kW r.v. 1972 ex
Uživatelský avatar
liborko
Všeználek
Příspěvky: 2726
Registrován: 26 zář 2007, 16:06
Bydliště: Havířov

Re: --Reproduktory STILO--

Příspěvek od liborko »

Paráda,bude to hrát solidně,myslím,že kdo je skromný tak bude spokojený a není potřeba tam kupovat "lepší" repráky
CROMA 1.9JTD/110kW r.06 -EMOTION-
Lancia Musa 1.4 16V r.11-PLATINO-
PUNTO 75 ELX r.96

IDEA 1.4 16V/70kW r.07
Stilo 1.6 16V/76kW r.02 Dynamic
Seicento 1.1 SPI HOBBY r.99...
TIPO 1.4 r.94...
UNO 1.5 MPI r.87
Uživatelský avatar
HeFab
Fiaťák
Příspěvky: 171
Registrován: 22 kvě 2019, 14:38

Re: --Reproduktory STILO--

Příspěvek od HeFab »

Možno niekoho bude zaujímať bližší popis postupu opravy repra:
Opatrne sa odtrhol pôvodný penový záves.
Odletovali sa obidva vývody kmitacej cievky od konektora.
Membrána sa po obvode zospodu podložila kúskami molitanu, takto membrána prečnievala nad kôš reproduktora.
Nový penový záves sa najprv prilepil na membránu, všetko je potrebné robiť s citom, je potrebné dávať pozor, aby nedošlo k deformácii membrány.
Vhodné je pred odlepením pôvodného penového závesu si nejako - napríklad fixou - poznačiť pozíciu závesu, aby sme nový záves neprilepili nejako veľmi excentricky.
Po vytvrdnutí lepidla a odstránení podloženia membrány lepíme záves na plastový kôš. Použilo sa gelové lepidlo, dobre sa s ním robí a je tu aj dostatočný čas na vycentrovanie.
Správne vycentrovanie je nutné, ináč by kmitacia cievka zadierala o magnet a nehralo by to dobre. Nám centrovanie trvalo cca minútu, formou pokus/omyl :mrgreen:
Po vytvrdnutí lepidla naspäť priletovať vývody na konektor a otestovať, ako to hraje, samozrejme, najlepšie osadené na svojom mieste vo dverách, aby nevznikol akustický skrat.
Rozpadnutý záves - predný repro.jpg
Rozpadnutý záves - predný repro.jpg (136.74 KiB) Zobrazeno 6557 x
Fiat Stilo 1.6 16V 76kW r.v.2003
Fiat Croma 1.9 TDid 66kW r.v. 1988 ex
Fiat Ritmo 1.5 75 i.e. 55kW r.v. 1986 ex
Fiat 850 Special 35kW r.v. 1972 ex
